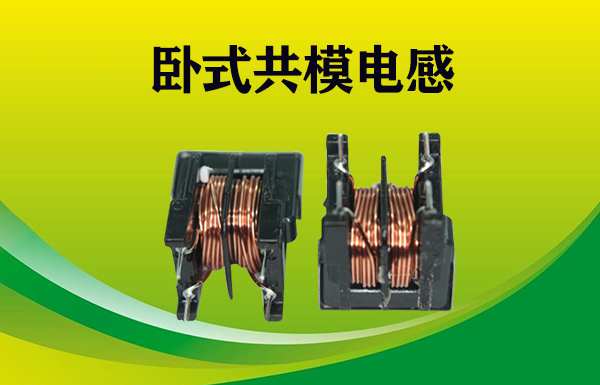

臥式共模電感和立式共模電感的結構相同，不同的點是：臥式電感的高度比立式共模電感低，更適合高度較低的產品。

　　濾波器使用的電感器在保證性能的前提下，要求其尺寸越來越小，尤其是高度，現有的“工字”磁芯做成扁平形狀，生產難度大、合格率低，高度不能滿足要求。廠家需要克服現有技術的不足，提供一種有效降低電感高度、維護和拆裝方便的濾波器臥式共模電感。

　　臥式共模電感，它包括有底座、上框，其中，上框安裝在底座上，上框上設有上下貫穿的安裝室，安裝室中部?jī)蓚?cè)相對延伸形成安裝座，兩個安裝座中部相對延伸形成中限位塊，兩個中限位塊之間通過隔板連接分隔，隔板兩側各安裝有一組繞組，繞組的鐵芯套裝在T形限位板的豎柱上，T形限位板的橫梁與安裝室內腔端部相抵觸固定；底座為方形，其底部四個轉角處各設一個階梯狀的極腳槽，繞組接線端穿過底座延伸至相應極腳槽內。

想要了解更多臥式共模電感，歡迎咨詢！
