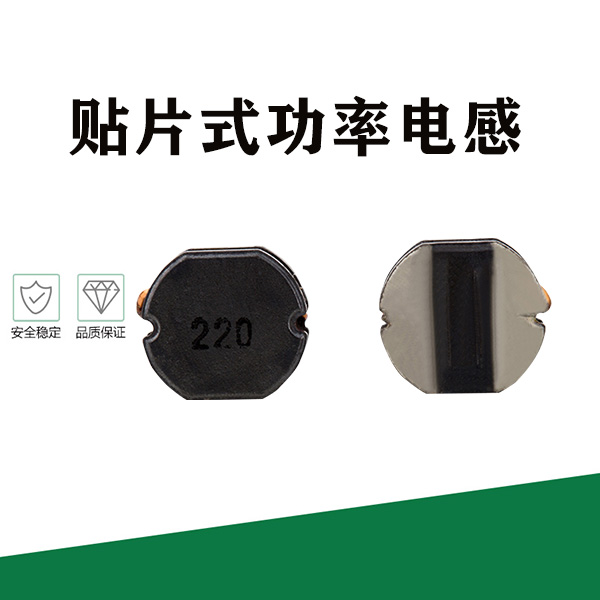

貼片式功率電感電子電路中常用的元器件之一。電感是用漆包線、紗包線或塑皮線等在絕緣骨架或磁心、鐵心上繞制成的一組串聯的同軸線匝，它在電路中用字母“L”表示，主要作用是對交流信號進行隔離、濾波或與電容器、電阻器等組成諧振電路。電感一般由骨架、繞組、屏蔽罩、封裝材料、磁心或鐵心等組成。

　　1．貼片式功率電感骨架骨架泛指繞制線圈的支架。一些體積較大的固定式電感或可調式電感（如振蕩線圈、阻流圈等），大多數是將漆包線（或紗包線）環(huán)繞在骨架上，再將磁心或銅心、鐵心等裝入骨架的內腔，以提高其電感量。

　　2．繞組繞組是指具有規(guī)定功能的一組線圈，它是電感的基本組成部分。繞組有單層和多層之分。單層繞組又有密繞（繞制時導線一圈挨一圈）和間繞（繞制時每圈導線之間均隔一定的距離）兩種形式；多層繞組有分層平繞、亂繞、蜂房式繞法等多種。

　　3．磁心與磁棒磁心與磁棒一般采用鎳鋅鐵氧體（NX系列）或錳鋅鐵氧體（MX系列）等材料，它有"工"字形、柱形、帽形、"E"形、罐形等多種形狀

　　4．鐵心鐵心材料主要有硅鋼片、坡莫合金等，其外形多為"E"型。

　　5．貼片式功率電感屏蔽罩為避免有些電感器在工作時產生的磁場影響其它電路及元器件正常工作，就為其增加了金屬屏幕罩（例如半導體收音機的振蕩線圈等）。采用屏蔽罩的電感，會增加線圈的損耗。
