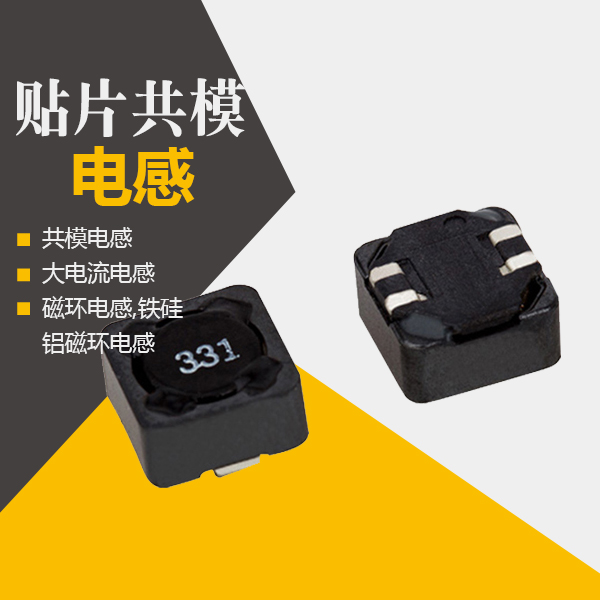

電感一般由骨架、繞組、屏蔽罩、封裝材料、磁心或鐵心組成，共模電感作為電感器的一種，組成也是如此，尤其是磁芯種類非常多，每種磁芯的所能承受的溫度、價格、以及適用的頻段等等都不相同，今天頤特電子重點講一下貼片共模電感磁芯應該如何選擇。

　　一、貼片共模電感磁芯種類

　　常見的磁芯材料有鐵氧體磁芯、磁粉芯和高磁通磁粉芯，其中常用的磁粉芯有鐵粉芯、和鐵硅鋁粉芯。上述磁芯材料中，鐵氧體磁芯的形狀最為多樣，而磁粉芯以及高磁通磁粉芯的形狀只有環形這個形狀。

　　二、共模電感磁芯形狀

　　共模電感常用的磁芯一般為U型、E型和環形，相對的來說環形的磁性比較便宜，畢竟制作起來非常的容易，也不用考慮繞線正反的問題。而其他形狀的磁芯是由雙組磁芯組成，并且成型時還要考慮磁芯的配對問題，后期還需要精細打磨，但導磁率相比于封閉的磁芯要低的多。

　　三、貼片共模電感磁芯成本及性能

　　1.環形磁芯繞線的成本比較的高，因為其他形狀磁芯都有自動化設備在生產，生產成本非常低，而環形磁芯現在大多還是需要手工操作，或者機器在低效率下工作，加工成本高，效率低。

　　2.從性能上進行比較，由于磁環的性能比較好，價格也高，磁環大多應用在大功率電源上，如果對體積有要求的小功率電感也是可以采用磁環磁芯。對于只要是用來進行濾除不同頻率噪聲的共模電感，應該高磁導率的鐵氧體磁芯以及磁粉芯磁芯，一般錳鋅鐵氧體磁芯應用在低頻噪聲處理，鐵氧體磁芯應用在高頻噪聲處理。

想要了解更多貼片共模電感磁芯，歡迎咨詢!
